半剛性-Flex或Semiflex PCB設計
PCB設計的靈活性和剛性之間的平衡可以在許多應用中發揮奇跡。半個世紀以來首次出現的半剛撓PCB在電子產品設計中繼續扮演著至關重要的角色。

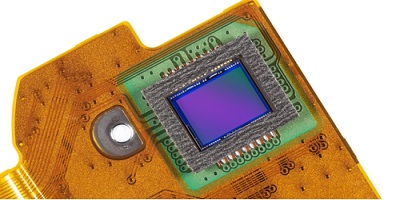

半剛性-柔性PCB通常是剛性PCB和柔性PCB的連續連接。這個想法是在一個單一的，不間斷的配置中兼顧兩全其美。通常，PCB的柔性部分代替了常規設置中使用的連接器和線束。
實際上，半剛性-柔性PCB的應用非常普遍。撬開筆記本電腦，您會發現其中安裝了半剛性-柔性PCB，盡管實際上我們不建議您這樣做。微型智能手表，醫療設備甚至工業機器也是如此。
使用半剛性-柔性PCB的利弊
硬質柔性PCB消除了對連接器的需求
選擇半剛性-柔性PCB的決定必須謹慎。在確定哪種PCB類型的PCB設計適合您之前，您應該考慮其優缺點。
Pro＃1-提高可靠性
連接外殼中多個PCB的最簡單方法是使用線束。但是，輕松并不總是意味著可靠。如果機器受到?jīng)_擊和振動，施加在連接器上的應力可能會導致電路板間歇性或完全失效。
使用半剛性-撓性印刷電路板，可以大大減少您對臭名昭著的冷接的擔憂。已知連接器上的冷接頭會引起信號損失，尤其是在將機械應力引入PCB時。
半剛性-撓性PCB也是一個不錯的選擇，因?yàn)樵谠摽臻g中，布線空間很小，無法在機柜中布線數十條電纜。柔性PCB僅是電纜厚度的一小部分，并且可以很容易地沿著外殼彎曲。
Pro＃2-減輕重量
由于沒有大量的電纜和連接器，半剛撓性PCB比傳統的有線PCB輕得多。重量敏感的產品（例如智能手表和醫療設備）將受益于半剛撓PCB。
通過釋放連接器通常占用的空間，您可以放置更多組件，而無需增加PCB的尺寸。對于空間有限的產品，這是個好消息。
缺點1-可能會更昂貴
盡管半剛性-柔性PCB靈活且沒有連接器，但如果您的預算有限，它們可能不是一個很好的選擇。制造商通常會為生產半剛撓PCB收取更高的費用，這可以抵消因減少組件而節省的成本。
剛性-柔性PCB設計技巧
與剛性PCB不同，設計剛性柔性PCB要求PCB設計人員考慮設計的機械應用，尤其是在電路的柔性部分。
始終在PCB的柔性部分上使用彎曲的角
避免在彎曲區域過孔和焊盤
在半剛性-柔韌性設計中，您需要注意在彎曲區域上走線的路線。當柔性PCB彎曲時，機械應力集中在一條線上，稱為彎曲線。建議避免彎曲線上有任何過孔或焊盤。長時間暴露于機械應變下會影響墊的耐用性。
使用彎角而不是尖角
默認情況下，PCB設計軟件配置為在跡線改變方向時創建尖角。盡管這是剛性PCB設計的一種做法，但是在柔性區域中具有尖角角將使線跡容易撕裂。
將陰影多邊形應用于銅飛機
接地平面的實心銅多邊形不適用于彎曲區域。受到彎曲力時，銅平面可能會破裂或撕裂。相反，您將要使用陰影線多邊形來確保彈性區域的結構完整性。
用多余的銅跡填充空白空間
在伸縮區頂部布線總線時，您需要通過在底部填充冗余銅走線來平衡總線。確保跡線以交錯配置放置，以確保彎曲力均勻地分布在它們之間。
