PCB設計中差模干擾共模干擾濾除方法
在PCB設計中差模干擾和共模干擾是指干擾雜信號流通路徑的方式。1、凡是來自電源火線或正端(V+)而經由零線或負端(V-)返回的雜信號稱為差模干擾。2、凡是來自電源火線(L)或正端（V+）或零線（N）或負端（V-）而經由地線（GND）返回的雜信號，稱為共模干擾。一般雜信號所經由的路徑不是工模路徑就是差模路徑，因此可對不同路徑的雜信號采用不同的處理，以濾波、屏蔽等手段來濾除。如圖1、紅色虛線內為L，N之間的差模干擾路徑，L進N出。兩條紅色箭頭為L，N與PE之間的共模干擾路徑，L、N進，PE出。
電路設計中濾差模干擾共模干擾的目的，一方面就是為了防止電網進來的干擾，干擾電源，另一方面是為了防止電源產生的干擾，干擾電網。
圖1電路中有兩個輸入端L、N，兩個輸出端L`，N`和一個接地端PE，使用時外殼應接通大地。
差模干擾濾除方法
PCB設計中包括共模扼流圈（亦稱共模電感）L、濾波電容C1-C4。C1，C2是用來濾差模干擾的，一般使用如圖2的X電容。但是在小功率電源中，像5w和10w濾差模干擾，經常使用差模電感，如圖6，圖7，圖8所示。L、C3和C4用來濾除共模干擾的，L一般使用如圖3，圖4兩種共模電感，C3，C4一般使用如圖5，Y2電容。
共模干擾濾除方法
如圖9PCB設計，L共模電感，它有兩個匝數和相位都相同的線圈組成，我們叫它a和b，這兩個相位要相同。在共模電感繞制的時候，左邊圓圈內的兩個腳要同時為進線或出線。這兩個線圈分別繞在低損耗、高導磁綠的鐵氧體磁芯或磁環上，如圖3和圖4。

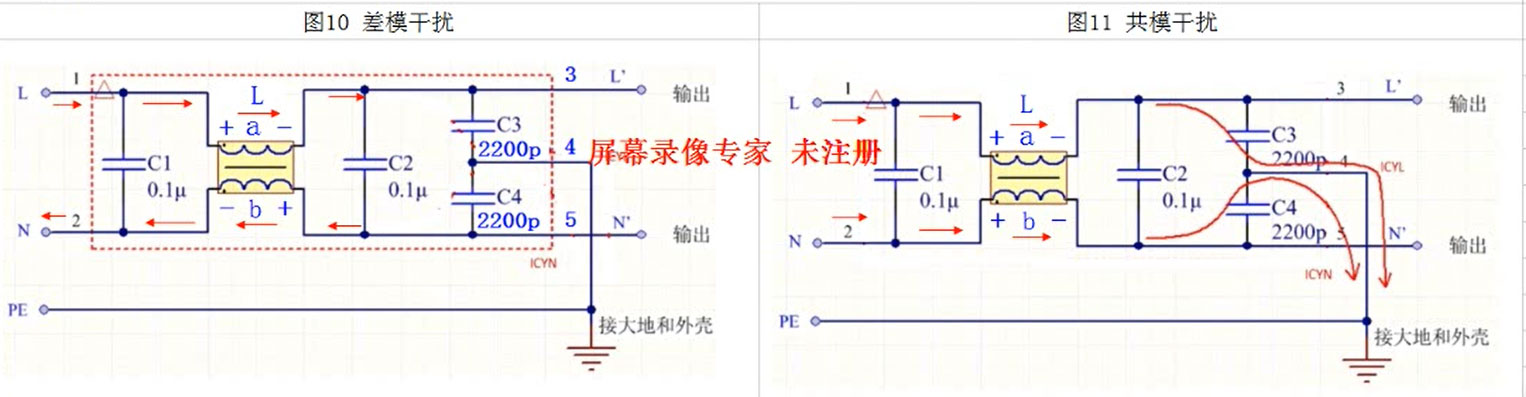

如圖10的PCB設計，L對差模干擾不起作用。紅色箭頭為差模干擾的電流方向，L進N出，L共模電感兩個線圈a,b感應電動勢的方向如圖所示，a是左正右負，b是左負右正，兩個線圈所產生的磁場方向剛好相反，所以相互抵消了，所以對差模干擾信號并不器作用。
如圖11的PCB設計，當出現共模干擾時，紅色箭頭的尾共模干擾的電流方向，L和N同時進，L共模電感兩個線圈a，b感應電動勢的方向如圖所示，a是左正右負，b也是左正右負，兩個線圈內會產生相同的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，一次衰減共模電流，達到濾出共模干擾的目的。
